Como hacer una guitarra eléctrica con una cigarrera

En esto de hacer instrumentos musicales para niños, como venimos haciendo estos dias, no ibamos a olvidarnos de hacer el instrumento mas conocido en el mundo entero, la guitarra! Obviamente que no vamos a crear una guitarra como las que se venden en la tienda, porque de seguro que nos seria imposible poder hacerlas con tanta perfeccion, pero si que tenemos en nuestro poder la capacidad de hacer una guitarra electrica de calidad para que los niños puedan jugar. Sigue leyendo esta manualidad para aprender como hacer una guitarra eléctrica con una cigarrera.

Materiales

• 10K-Ohm potenciómetro de control de audio con interruptor unipolar( modelo 271-215)
• 90 dB Impulso Piezo ( modelo 273-066)
• ¼ cm panel mono- mount audio Jack (modelo 274-255)
• Cigarrera o caja de madera
• Madera de 1.50 m de 1x2
• Madera de 3-3 ½ cm medianamente redondeada
• Madera de 9 cm medianamente redondeada
• 3 arandelas de ¼ cm x 9 cm
• 3 tuercas de mariposa de ¼ cm
• 3 tuercas de ¼ cm
• 3 arandelas de ¼ cm
• Cuerdas de nylon para guitarra
• Epoxy

Pasos

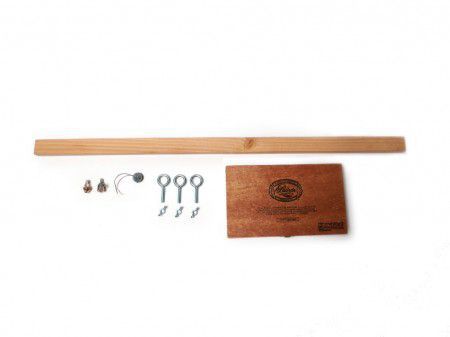

1. Busca los materiales que necesitaras para esta manualidad.

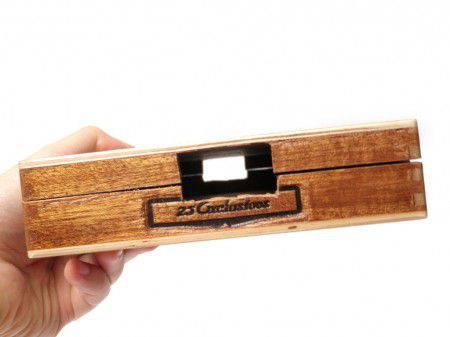

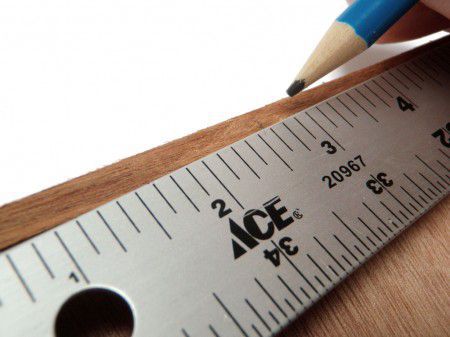

2. Abre la cigarrera y en cada lado mas corto, mide el punto central y luego mide ¾ cm en cada dirección desde ese punto.

3. Donde hayas hecho las marcas, corta hasta que tengas dos agujeros cuadrados que queden al ras con la tapa de la caja donde quepan tus maderas de 1x2.

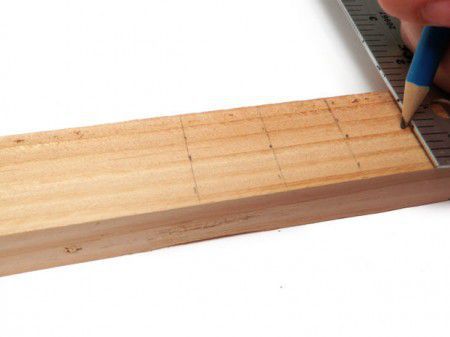

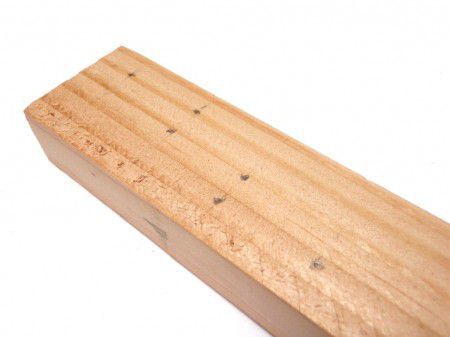

4. Mide y marca.

• En un extremo de tu 1x2 has 4 pares de líneas a 3 cm de distancia entre si comenzando a 1.5 cm del borde.
• En la primera línea has una marca a 3/8 cm del borde derecho.
• En la segunda línea has una marca a 3/8 cm del borde derecho y a ¾ cm de cada borde.
• En la tercera línea has una marca a 3/8 cm del borde izquierdo y a ¾ cm de cada borde.
• En la cuarta línea has una marca a 3/8 cm del borde izquierdo.

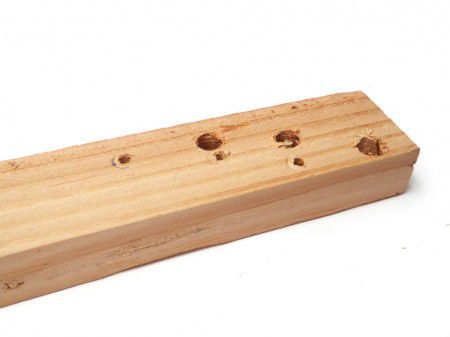

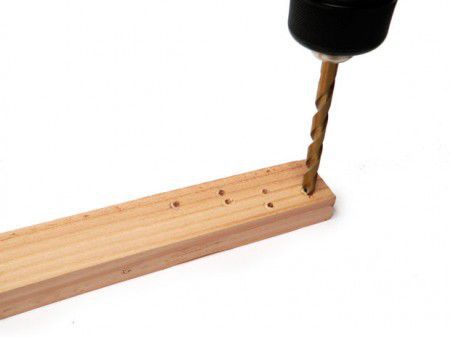

5. Has 6 ajugeros en la madera donde has hecho las marcas.

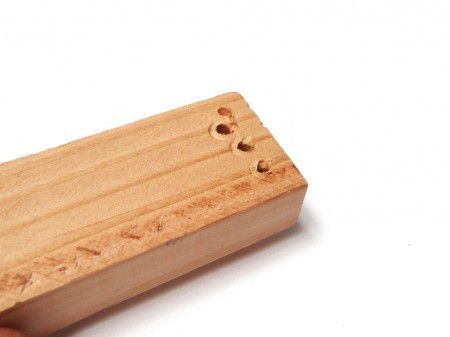

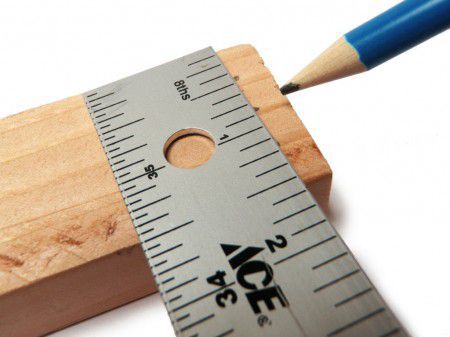

6. En el extremo opuesto de la madera has 3 marcas a 3/8 cm de distancia entre si y a ½ cm del borde de la viga.

7. Agujerea las 3 marcas que realizaste en el paso anterior con una mecha de 1/8 cm.

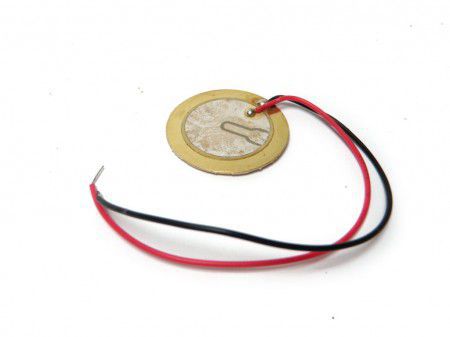

8. Cuidadosamente levanta la parte superior del timbre Radioshack.

Separa la carcaza del timbre sin doblar ni dañar el disco piezo al sacarlo.

Debería quedarte solo el disco piezo con dos cables enganchados.

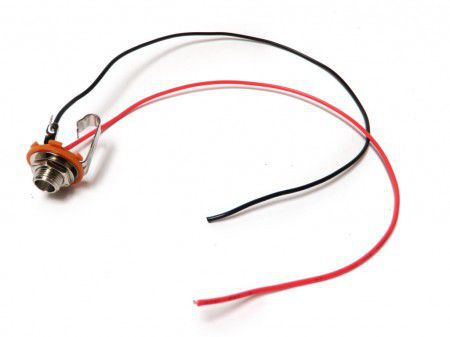

9. Engancha un cable negro a la terminal de la toma de audio y un cable rojo a la terminal de la señal.

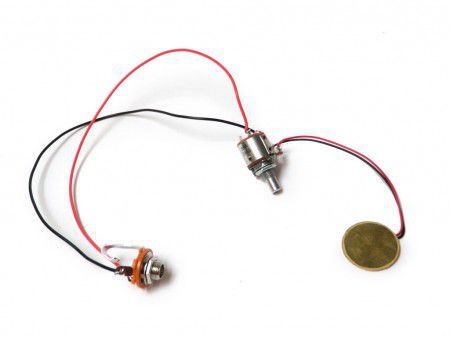

10. Con el mando del potenciómetro hacia arriba y las 3 alfileres laterales apuntando hacia ti conecta el cable negro de audio con el alfiler de la izquierda y la carcaza del potenciómetro. También conecta el cable negro del disco piezo a la patilla izquierda.

Conecta el cable rojo del disco piezo a la patilla derecha del potenciómetro.

Finalmente conecta el pasador central en un lado del potenciómetro al pasador mas cercano en la parte inferior del mismo. Conecta el cable rojo del conector de audio a la patilla mas trasera del potenciómetro.

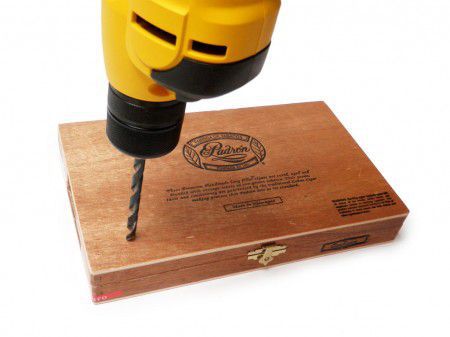

11. Has un agujero de ¼ cm a 3 ½ cm de la esquina izquierda inferior de la cigarrera para el potenciómetro. También agujerea 1/8 cm a la izquierda del agujero anterior para la perilla del potenciómetro.

Voltea la cigarrera sobre su borde de manera que el cierre quede hacia arriba y has un agujero de 3/8 cm cerca del potenciómetro para la toma de audio. Asegúrate que no quede demasiado cerca del borde superior o inferior de la cigarrera, de lo contrario no entrara correctamene.

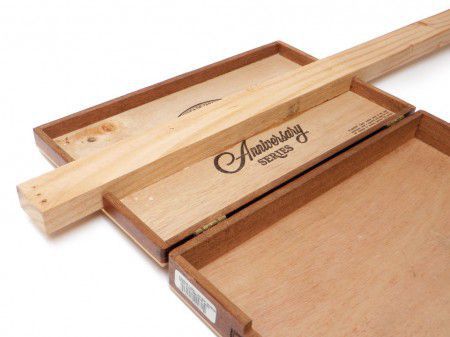

12. Pega la madera de 1x2 a la parte superior interna de la cigarrera.

Asegúrate que el extremo con 3 agujeros quede unos 2 cm por fuera de la cigarrera sobre el lado del agujero del potenciómetro.

13. Una ves que el epoxy haya secado cierra la cigarrera. Mezcla mas epoxy y pega la parte de 9 cm a la parte delantera de la cigarrera hacia el borde del potenciómetro.

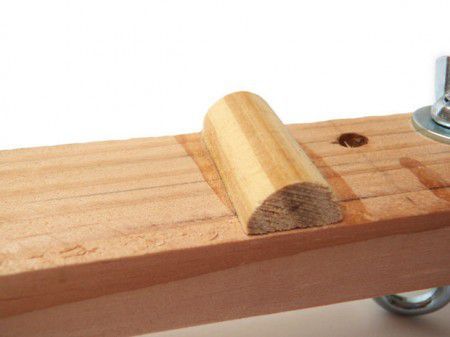

Pega la parte de 3 ½ cm sobre el largo de la parte superior de la madera de 1x2 a 3 cm de los agujeros que realizaste allí.

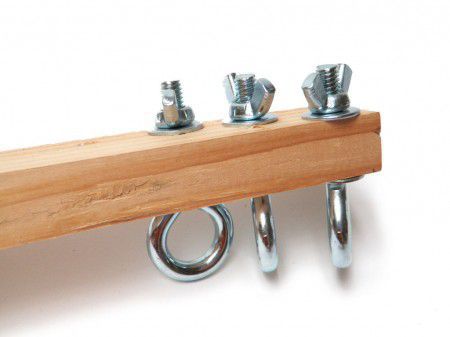

14. Enrosca una tuerca hacia la parte inferior de la arandela. Asegura la arandela para sujetar la tuerca. Pasa el perno desde la parte inferior del agujero de ¼ cm cerca del borde de la viga. Coloca otra arandela en el perno y fijalo con una tuerca mariposa.

Repite este proceso en el agujero central de la segunda línea y en el agujero tercero izquierdo.

Recuerda que cada perno debe tener un agujero justo enfrente de si cuando hayas terminado.

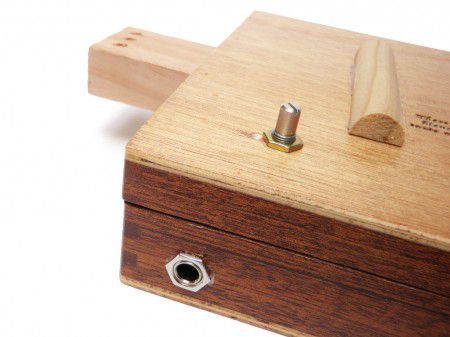

15. Inserta el potenciómetro en la cigarrera y fijalo con su tuerca de montaje. Inserta el conector de audio y fijalo.

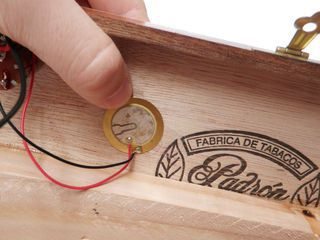

Finalmente con cinta de dos caras conecta el lado plano del piezo a la parte inferior delantera de la guitarra. Trata de colocarlo cerca de la pieza de 9 cm que pegaste por encima.

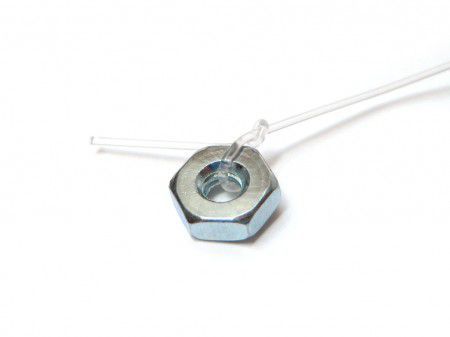

16. Ata una cuerda de guitarra a una de las tuercas. Repite el proceso con el resto de las cuerdas.

Recuerda cual es cada cuerda. Te recomendamos que uses cuerdas E,B y G ya que tienen menos tensión.

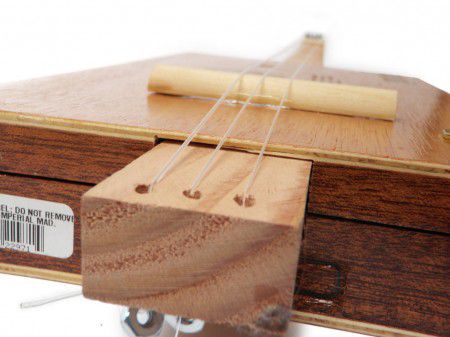

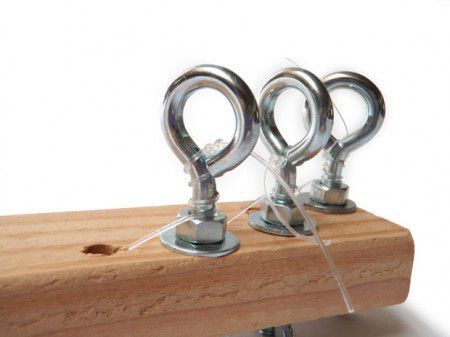

17. Pasa la cuerda E por el agujero mas pequeño cerca del potenciómetro, pasala todo el largo de la guitarra y luego por el agujero de su respectiva tuerca. Ata el extremo en la tuerca y retuércelo hasta que la cuerda quede tensionada.

Repite este proceso en el centro para la cuerda B y luego para la G.

Una ves que todas las cuerdas estén tensionadas puedes probarlas.

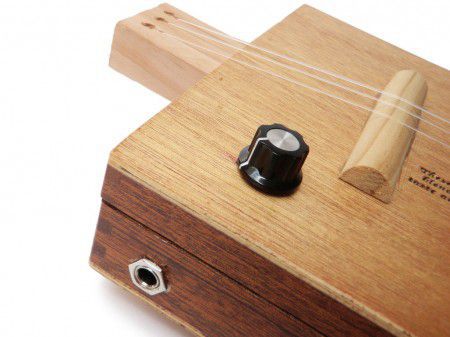

18. Coloca una perilla al control del potenciómetro.

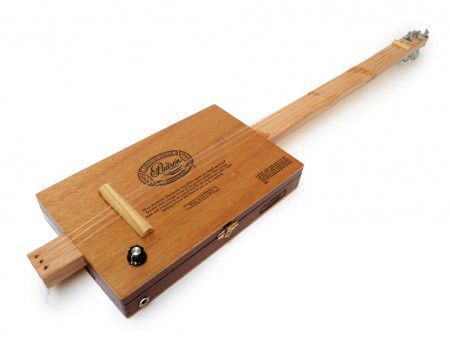

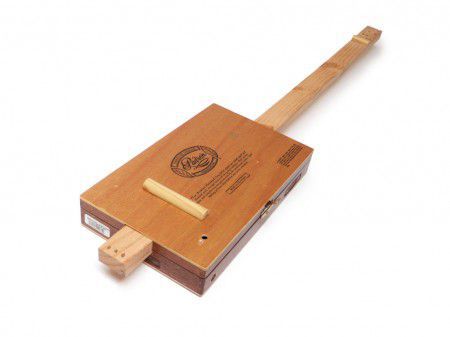

Listo, por fin terminamos de hacer tu propia guitarra electica de madera! Haz clic en el siguiente enlace si deseas aprender como hacer otros instrumentos musicales para niños.
